概述

本標準規定了低壓有源電力濾波裝置（以下簡稱濾波裝置）有關術語和定義、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存等內容。
本標準適用于工頻 50 Hz，額定工作電壓為低壓的有源電力濾波裝置。
GB/T 2900.1－2008、GB/T 2900.33 －2004 中確立的術語和定義以及下列術語和定義適用于本標準。

響應時間

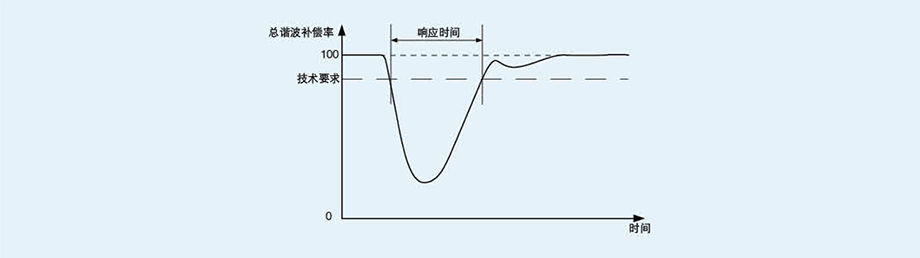

濾波裝置處于穩態工作情況下，突然投入或切除負載諧波（或無功）電流，在濾波裝置的工作范圍內，總諧波補償率不能滿足技術要求的時間，如圖所示。

使用環境

◆ 環境溫度：-10 ℃～45 ℃，日平均溫度不超過 35 ℃；
◆ 貯存溫度：-25 ℃～55 ℃；
◆ 相對濕度：15%～90%（20 ℃時）在不同溫度和濕度條件下，應注意防止設備運行時凝露；
◆ 海拔高度不超過 1000 m（對于安裝地點海拔高度超過 1000 m 時，與海拔高度相關的溫升限值、絕緣等試驗條款予以修正）；
◆ 使用地點周?chē)橘|(zhì)無易燃、易爆危險，無腐蝕性氣體，無導電塵埃；
◆ 安裝地點無劇烈振動及顛簸，安裝傾斜度不大于 5% 。
基本參數

◆ 并聯型
◇ 相數：?jiǎn)蜗?、三相三線或三相四線；
◇ 額定工作頻率：50×（1±2%）Hz；
◇ 補償諧波范圍：2 次～25 次諧波。用戶對補償范圍有特殊要求時，可按合同規定規定執行；
◇ 額定輸入電壓：380×（1±15%）V。用戶對電壓值有特殊要求時，可按合同規定規定執行；
◇ 額定輸出電流：45 A、75 A、100 A、150 A、200 A、300 A、400 A ，用戶對電流值有特殊要求時，可按合同規定執行。
◆ 串聯型
◇ 相數：?jiǎn)蜗?、三相三線或三相四線；
◇ 額定輸入電壓范圍：380×（1-25%）V～380×（1+30%）V，用戶對電壓值有特殊要求時，可按合同規定規定執行；
◇ 輸入電壓畸變率：不大于 27% ；
◇ 輸出電壓：380×（1±5%）V ；
◇ 輸出電壓畸變率：不大于 5% ；
◇ 額定功率：50 kVA、100 kVA、200 kVA、400 kVA 。
