概述

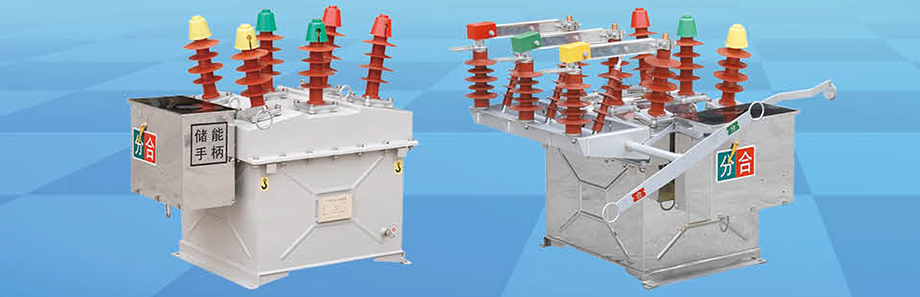

ZW8-12系列真空斷路器為額定電壓12kV，三相交流50Hz的高壓戶外開關設備，主要用來開斷關合農網、城網和小型電力系統的負荷電流、過載電流、短路電流。
該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用 SMC 絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。
ZW8-12G 是由 ZW8-12 斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。本系列產品的操動機構為 CT23 型彈簧儲能操動機構，分為電動和手動兩種。斷路器具有合閘涌流控制功能，滿足控制及測量要求。配電子控制單元，可實現“四遙”監控。

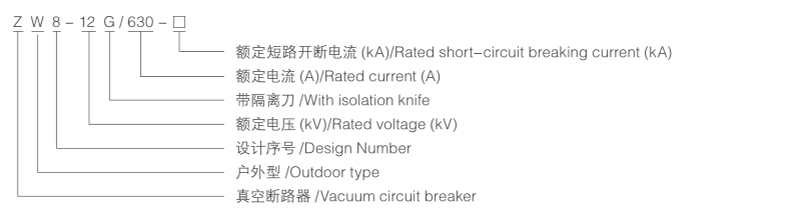

型號含義

使用環境

◆ 環境溫度：上限 +40℃下限 -30℃；
◆ 海拔高度：≤1000m；
◆ 風壓：≤700Pa( 相當風速 34m/s)；
◆ 空氣污穢程度：III 級；
◆ 無經常性劇烈震動。

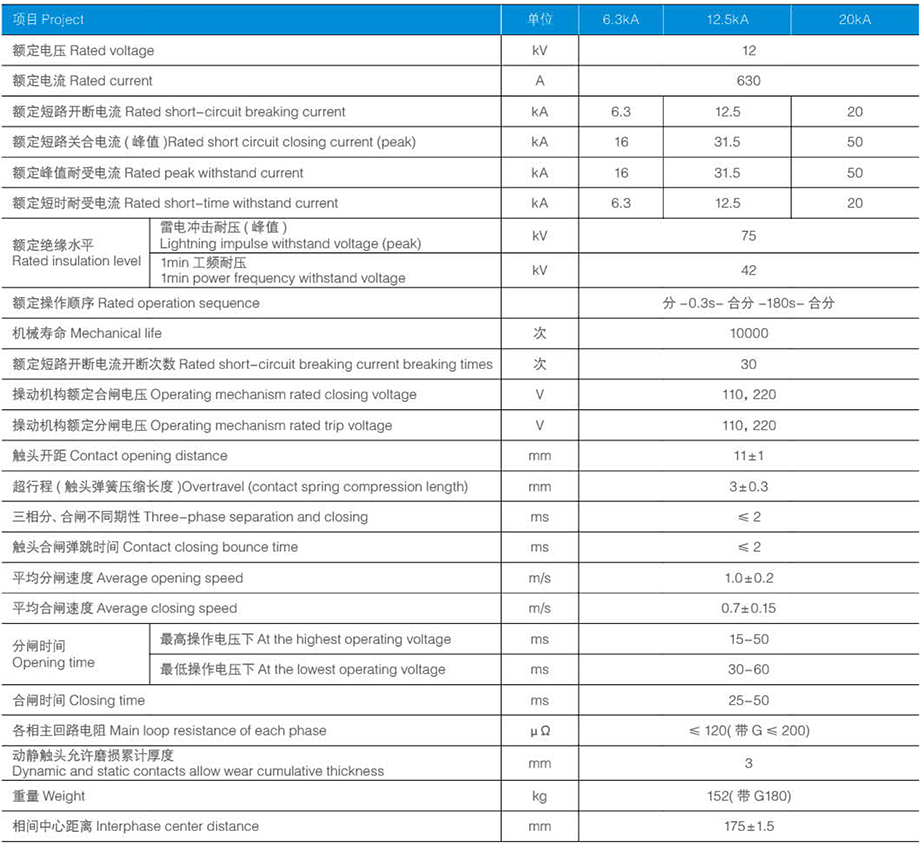

主要技術參數
