概述

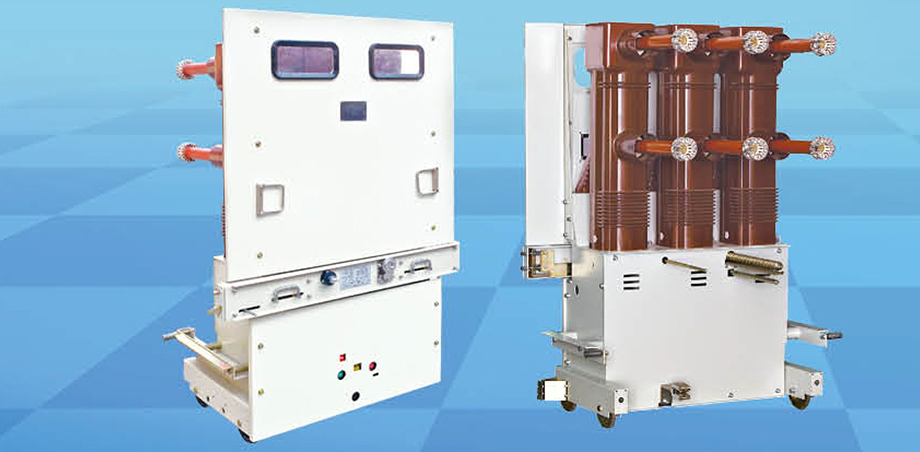

ZN85-40.5 戶內高壓真空斷路器適用于三相交流 50Hz、40.5kV 系統中，可供工礦企業、發電廠及變電站作為分合負荷電流、過載電流故障電流之用，并適用于頻繁操作場合。本斷路器采用上下布置結構，有效地降低斷路器的深度。并采用復合絕緣結構、三相滅弧室和相聯帶電體由三只獨立的環氧樹脂絕緣罩殼相隔離，采用復合絕緣結構之后，斷路器滿足正常運行條件下的空氣距離和爬距要求，并有效地減少了斷路器的體積，主導電回路真空滅弧室和動靜導電聯接安裝在絕緣筒內，使相間僅為 300mm。主回路電氣連接全部采用固定連接具有很高的可靠性。

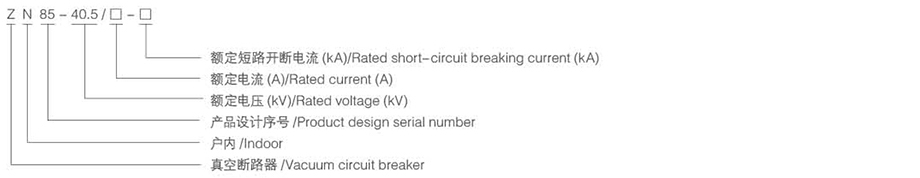

型號含義使用環境

◆ 海拔高度：不超過 2000 米；
◆ 環境溫度：上限為 +40℃，下限為 +15℃；
◆ 相對濕度：日平均值不大于 95％，月平均值不大于 90％；
◆ 地震烈度：不超過 8 度；沒有火災爆炸危險，沒有劇烈震動及化學腐蝕等嚴重污穢的場所
注：超出上述使用環境時，請用戶與制造廠共同協商。

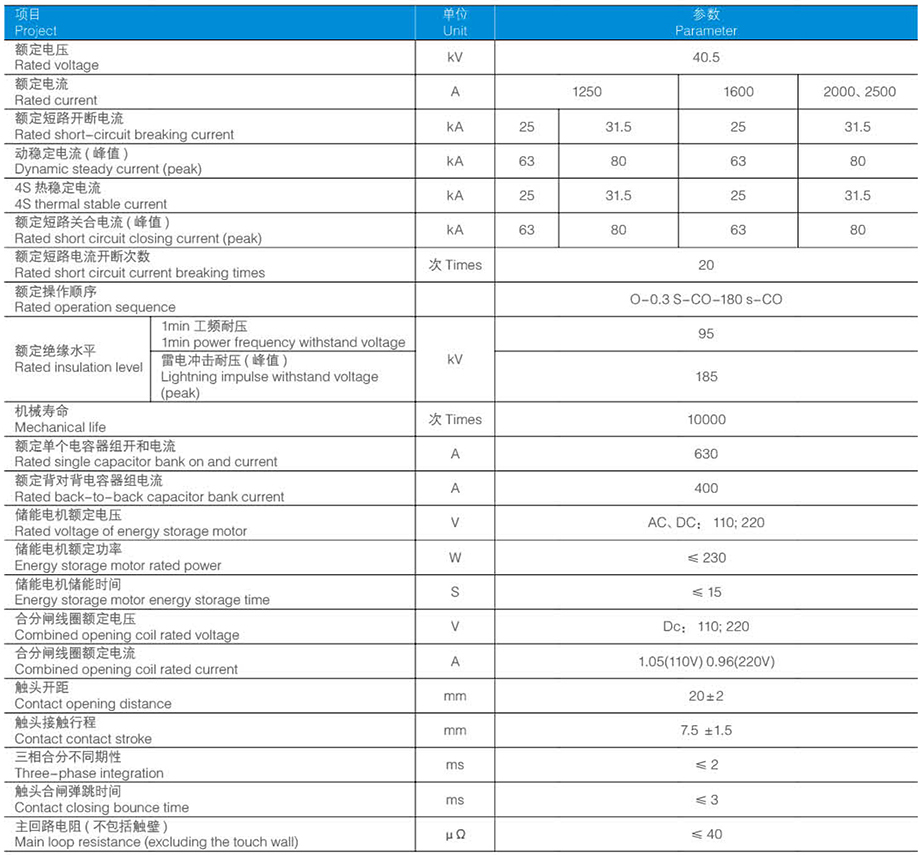

主要技術參數
